SF6密度继电器校验仪

SF6密度继电器校验仪阿里 <阿里>天正华意电气设备有限公司

阿里瓦斯继电器校验仪旋转急停开关，系统处于通电状态，此时面板上的[红色]按钮指示灯亮起。按下面板上的[绿色]按钮启动系统后，系统初始界面注意：按[红色]按钮关闭检测台系统后，再次开机系统提示需要等待 30 秒才能启动。压力释放阀检测参数设置在初始界面上点击【压力检测】键，系统进入压力释放阀检测参数设置界面。设置时点击相应参数右侧[▼]键，然后按虚拟键盘 [↑][↓]键或在触摸屏上拖动进行调整，参数设置完成后按下[确定]键，开始压力释放阀流速检测流程。系统进入压力释放阀检测全过程由系统自动完成，其界面?[压力开关]表示压力释放阀压力节点的状态，检测过程中当压力节点未闭合时，状态灯熄灭；当节点闭合时，状态灯亮起；?检测过程中当压力节点未闭合时，压力值会随着检测过程不断变化，当节点闭合时，检测结束后系统自动停止检测过程中可随时按[中止检测]键终止压力检测，但检测数据无效。5.4.3 密封检测在初始界面上按下【密封检测】键，系统进入压力释放阀检测参数设置界面。设置时按相应参数右侧的[▼]键，然后按键盘 [↑][↓]键或在触摸屏上拖动进行调整。用户可根据需要的试验压力进行选择，参数设置完成后按下[确定]键，开始压力释放阀密封检测流程。检测过程中，用户可随时按[中止检测]键结束检测，但检测结果无效。

阿里瓦斯继电器校验仪 密封试验对压力释放阀时间、压力进行设定并测试。数据管理查看测试结果，并可对测试结果进行查询或删除。技术指标工作环境温度：-10℃～＋40℃主机工作电压：AC220V 50Hz空压机工作电压：AC220V 50Hz整机功率：1.5kW空压机功率：750W压力检测范围：0～350KPa压力显示分辨率：0.1KPa密封性能试验：5～30KPa，5～30min（用户可选）精度等级：0.5级显示方式：3.5寸彩色液晶屏带触摸功能存储容量：可存储多组校验数据外形尺寸600×400×320mm 重 量：15kg压力释放阀主要测试项目?开启压力试验?关闭压力试验?密封试验一、开启压力试验，测试过程如下：1.压力释放阀应安放在平整坚固的地面上组装成套，其中超静音空气压缩机出气压力值应整定在400-500Kpa之间。2.将释放阀放在相应的压力试罐工作台上对齐，释放阀与压力试罐工作台面之间用橡胶密封垫密封，若释放阀喷油口径偏小则可选用校验装置所配的法兰来吻合。上紧压力试罐工作台上的快装夹具将释放阀夹紧密封不漏，将压力释放阀信号线接至校验仪接线柱。3.开启空气压缩机到0.4MPa-0.5MPa时，开启压力罐进气阀，当压力试罐压力达到释放阀开启动力时，释放阀应连续间歇跳动，不少于10次，周期为1-4s，此时校验仪上的开启压力值所示压力即为释放阀的开启压力，带信号开关的释放阀每次跳动其信号开关应能切换和自锁。4.“开启压力试验”完毕关闭进气阀，开启泄压阀泄压。至压力试罐压力降为零时，松开压力试罐工作台上的快装夹具，取出被试释放阀，关闭泄压阀。

<阿里>天正华意电气设备有限公司 SF6密度继电器校验仪阿里
SF6密度继电器校验仪阿里 <阿里>天正华意电气设备有限公司

阿里瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm流速范围1.0m/s.QJ-50型，连接管径50mm流速范围0.6～1.2m/s.QJ-80型，连接管径80mm流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。

阿里瓦斯继电器校验仪前言本产品是高精度仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能自动打印试验数据并自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。二、概述 1、进行密度继电器校验的必要性:SF6开关是电力系统广泛使用的高压电器，SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

<阿里>天正华意电气设备有限公司 SF6密度继电器校验仪阿里

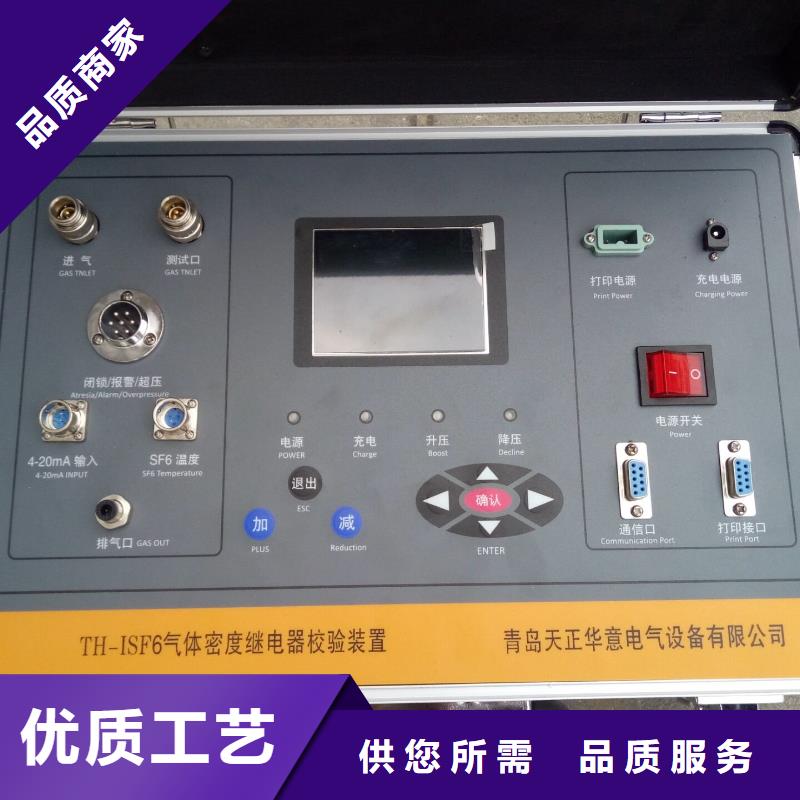

阿里瓦斯继电器校验仪本产品为便携式工具，使用方便可靠，是SF6密度继电器校验 的选择。三、技术指标 ?工作电压：AC220V、50Hz?仪器功率：50W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.0MPa?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320×240图形点阵单色液晶屏?操作方式：旋转鼠标（一键飞梭）输入?打印机型：高速微型打印机?打印方式：汉字报表式打印?存储容量：可同时存储50次试验结果?外形尺寸：主机 365×300×220(mm3) 附件箱400×370×200(mm3)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：8kg四、仪器面板图进气口 放气口 压力表 测量口 信号接口 微型打印机液晶屏 放气按钮 电源开关 电源插座 对比度调节 通讯口 旋转鼠标 复位按钮五、使用方法 1. 现场校验SF6气体密度继电器时，断开与密度继电器相连的电源，以免损坏校验仪。2. 根据测试目标，把报警导线和闭锁导线分别与密度继电器的信号插座对接好。当进行单动作信号校验时，不使用的鳄鱼夹可闲置，但不要与其它鳄鱼夹发生接触。测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别。

<阿里>天正华意电气设备有限公司 SF6密度继电器校验仪阿里
SF6密度继电器校验仪阿里 <阿里>天正华意电气设备有限公司

阿里瓦斯继电器校验仪、操作指南5.1 首次使用该校验台请先往油槽中加满25＃变压器油。5.2 瓦斯继电器安装5.2.1 将瓦斯继电器放于继电器升降台上，调节升降台的高度伸缩管的长度，至继电器与校验台口径对中，按动液压前进键，使得瓦斯继电器密封紧固。5.2.2 将2气管（图一）与瓦斯继电器排气孔相连。5.2.3 校验台四根线从前至后依次与继电器1、2、3、4（5）接线柱相连。5.2.4 将校验台气管与空压机相连，测试开始时就将空压机打开。5.2.5该校验台自身口径为Ф80，但同时配有Ф25、Ф50口径转接器，若需测试QJ-25、 QJ50型继电器，只需安装前加装口径转接器。注：安装时对接处请加密封垫，以防止漏油确保测试准确！5.3 操作步骤5.3.1 打开总电源，按下启动，等待进入电脑界面。5.3.2 打开瓦斯（气体）继电器校验台图标，等待进入操作界面，如图三。图三5.3.2 点击系统初始化，进行瓦斯除气、管路除气操作.瓦斯除气：排除瓦斯继电器中的气体。管路除气：排除管路中的气体。5.3.3 轻瓦斯实验轻瓦斯实验前进行轻瓦斯初始化轻瓦斯初始化完成后点击排气结束进行轻瓦斯测试轻瓦斯测试开始前选择测试次数，选定后点击轻瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。5.3.4 重瓦斯测试重瓦斯实验前进行重瓦斯初始化重瓦斯初始化完成后点击排气结束进行重瓦斯测试重瓦斯测试开始前可选择测试次数和瓦斯继电器口径，选定后点击重瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。

阿里瓦斯继电器校验仪气体保护就是利用反应气体状态的气体继电器（有称瓦斯继电器）来保护变压器内部故障的。在气体保护继电器内，上部一个密封的浮筒，下部是一块金属挡板，两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；当不能则由于本身重量而，其水银接点也是断开的。当变压器内部发生轻微故障时，气体产生度较缓慢，气体上升至储油柜途中首先积存于气体继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻气体”；当变压器内部发生严重故障时，则产生强烈的气体气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板客服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重气体”。重气体动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。1）概念轻瓦斯：当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于气体继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通报警信号。重瓦斯：当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸。

<阿里>天正华意电气设备有限公司 SF6密度继电器校验仪阿里

阿里瓦斯继电器校验仪该选项用于设置充放气的循环次数。接下来的“温度方式”选择菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“信号接点”选择菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。图５外界气路均准备好以后，点击“启动”，系统会按前面设定的检测方式自动完成全部检测。如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以保存和打印测试结果。点击“返回”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“系统压力值修正”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。图６在系统主界面旋转飞梭使光标选择“历史数据浏览”，如图７所示，可以浏览原来的测试结果。图７点击“飞梭确定”后进入的界面如图８所示。图８点击“密度继电器校验记录”后可以看到历史数据，如图９所示。

<阿里>天正华意电气设备有限公司 SF6密度继电器校验仪阿里
<阿里>天正华意电气设备有限公司

阿里瓦斯继电器校验仪瓦斯（气体）继电器信号接线图: Q/:: e. M￥?3.瓦斯继电器校验仪主要特点：瓦斯（气体）继电器校验仪主要特点是：3.1 流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。3.2 本测试仪自动化程度高。采用高性能附彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。3.3 本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。3.4本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。4.主要技术性能4.1气体继电器：1、流速试验： Φ25: 0~2.0m/sΦ50: 0~2.0m/sΦ80: 0~2.0m/s小分辨率： 0.01m/s 精度0.5级；2、容积试验：0~500ml，小分辨率0.1ml，误差≤5％.3、密封试验：0.1~500Kpa，小分辨率1 Kpa，精度1.5级，时间:0-5分钟，10分钟，0-20分钟。4.2试验介质：a)瓦斯继电器试验介质为变压器油；4.3电源：AC220v 50HZ，功率240W；4.4仪器箱：由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。瓦斯继电器校验仪（机械部分）：外型尺寸：70×30×60cm重量35kg；彩屏触摸微机测控箱：外型尺寸：51×41×33cm重量15kg；5.结构原理：本机由气体继电保护校验仪和微机测控箱组成瓦斯继电保护校验仪自动测试仪（图一）；气体继电保护校验仪底部设有油盆（图中未画出），[可调支架] 20装在油盆内，支架四角有调整水平的调节螺钉，由[拉杆紧固件] 7、[压力油筒] 2的组件和[快速阀] 11、[回油筒] 14的组件通过[被试继电器] 8组成整体，通过拉杆中部的轴承将组装好的本体支撑在轴承座上，[拉杆] 18上有[双向定位板] 21的孔和轴承座上的[定位销] 19构成90°的自动定位，由于两侧重量相近，试验人员可轻松地将校验台旋转至水平或垂直位置。[压力油筒] 2顶部有[进气阀] 3可通过微型空压机（图中示画出）的[软管] 24连接。

SF6密度继电器校验仪阿里

阿里瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。6.1.1.6.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。图（1）6.1.1.7.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。6.1.1.8. 首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。 出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。

<阿里>天正华意电气设备有限公司 SF6密度继电器校验仪阿里 <阿里>天正华意电气设备有限公司

阿里瓦斯继电器校验仪 变压器压力释放阀校验装置使用说明书青岛天正华意电气设备有限公司一、产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验装置主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。

SF6密度继电器校验仪阿里

阿里瓦斯继电器校验仪先进的智能化设计，使得产品自动化程度更高，与市场上同类型产品相比较，TH-206系列产品的整机集成化程度更高、采样结果真实可靠、方便用户携带使用。液晶显示屏的操作提示功能，使用户使用更加简单、明了。2、TH-206系列产品结构适应电力设备的不断发展、更新，本检验装置形成系列化产品，以满足不同用户对国内外多种瓦斯继电器测试校验。TH-206型瓦斯继电器检验装置：出厂时预置了QJ-（25、50、80）型瓦斯继电器、YSF-（25、50、80、130）型压力释放阀检测参数。本产品由微机测控箱、瓦斯继电器检测台、压力释放阀三部分组合而成。实物图直观的给出了产品的外观形状。TH-206型瓦斯继电器校验仪参考图以实物为准3、仪器主要技术参数3.1 瓦斯继电器：a)流速检测：0.5～1.6m/s小分辨率0.01m/s精度1.0级；b)容积检测: 0～400ml，小分辨率1ml，误差≤5ml；c)密封试验：0～150Kpa，小分辨率0.1Kpa，精度1.0级时间0～120min可选。3.2压力释放阀：a)开启压力检测：0～150Kpa，小分辨率0.1Kpa，精度1.0级；b)关闭压力检测：0～150Kpa，小分辨率0.1Kpa，精度1.0级；3.3 试验介质:瓦斯继电器试验介质25＃变压器油。

<阿里>天正华意电气设备有限公司 <阿里>天正华意电气设备有限公司

阿里瓦斯继电器校验仪压力油筒顶部装有[压力传感器] 5和[电磁排气阀] 6，通过带插头的[屏蔽电缆] 与[测控箱] 后板的[传感器电缆接口] 相接，4，7装在带法兰盘的[压力油筒] 2的出口处；[回油筒] 14与带法兰盘的[电磁快速阀] 11通过螺纹连接成组件。[电磁快速阀] 11设有[油位开关] 17，法兰盘靠外侧装有[软管] 9和[换气阀] 10，试验时将软管与被试继电器顶盖上的气塞连接；法兰盘靠外侧装有[放油阀] 16，可将继电器的油通过软管与[回油筒] 14底部的[容积计量装置] 15连接。通过电缆与电磁快速阀上安装的[测量插口] 12连接，再由[电缆] 23与测控箱面板上的[信号插座] 连接。[微机测控箱] 1内部元件布置采用分类重复屏蔽措施，有效地减少信号干扰。主控、驱动、电源三块板平行组装插入箱内，通过插口接头与箱体其他元件连接以方便检验维修。采用7寸LCD真彩显示，以满足流速、容积、压力显示要求。6.仪器的操作:6.1瓦斯继电保护校验仪试验:6.1.1检验前准备工作:6.1.1.1 将该仪器从箱子里取出，水平放在地面上，按一定口径用工具把要检测的气体继电器装在该气体电保护校验仪上，安装上各部分套管，并按要求连接上各部分线路，仔细检查各部分都完全各线路连接正确后就可以开始实验了。

阿里瓦斯继电器校验仪按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。阿里瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下图（1）“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。6.1.1.10. 按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。 转下放油，再重新注入新油。注意放油时不能污染电气元件和环境。待油放尽后旋上压力油筒[气塞] 3螺帽，按5.1.1项的操作步骤进行注油；以后每三个月更换一次储油筒的油，7.1.5仪器应避免雨水渗入内部，面板要避免油污染，避免跌落或强烈振动，存放于干燥地方；7.1.6 试验结束后，仪器表面油迹。7.2仪器的维修与处理：7.2.1仪器出厂时经过严格的性能检查，如发现新仪器工作不正常，请与我公司联系，简单故障可在电话或传真中引导解决；7.2.2本仪器线路比较复杂，如仪器出现故障，用户不要自行维修，请返回我公司修理。

<阿里>天正华意电气设备有限公司 SF6密度继电器校验仪阿里

阿里瓦斯继电器校验仪为下一次测试准备。（注：一般重复测试三次测试次数可由用户自行调整。）4.3 流速测试4.3.1 流速测试时4、9、11电磁阀关闭，12气管关闭，2、14气动球阀打开，14电动机转速逐渐升高，1流速传感器将信号实时送至系统，重瓦斯触发时系统记录下流速值，若在标定值范围内为有效。4.3.2 测试完成，油回到回油槽。（注：一般重复测试三次，取三次测试流速值的平均值。测试次数可由用户自行调整。）4.4 测试完成系统会自动保存下每次的测试结果。附：瓦斯继电器的动作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。瓦斯保护就是利用反应气体状态的瓦斯继电器（有称气体继电器）来保护变压器内部故障的。在瓦斯保护继电器内，上部一个密封的浮筒，下部是一块金属挡板，两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；当不能则由于本身重量而，其水银接点也是断开的。当变压器内部发生轻微故障时，气体产生度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板客服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。

<阿里>天正华意电气设备有限公司

阿里瓦斯继电器校验仪从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。2、进行SF6密度继电器校验基本原理:密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复值校验：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。
